¿Cuál es la diferencia entre un DPS para protección contra rayos  y uno para sobretensiones transitorias?

¿Cuál es la diferencia entre un DPS para protección contra rayos  y uno para sobretensiones transitorias?

¿Sabes la razón por la cual puedes pasar el dedo por la llama de una vela sin sufrir quemaduras?

Bueno, si pasas el dedo rápidamente, no sientes nada, es imperceptible algún efecto en la piel.

1Primera clave
Es relevante el tiempo de exposición del dedo al fuego de la llama.
Por el contrario, no sentirás lo mismo si la llama es de  un soplete de soldadura autógena, la que usan para cortar metales a más de 3.000 grados centígrados.

2Segunda clave
Es un factor influyente la cantidad de energía calórica que genera la llama.

Aplicación al mundo de los DPS

Este ejemplo te sirve para entender la diferencia entre rayos y sobretensiones.aplicacion al mundo de los dps supresor electrico

Inicialmente, debes saber que el rayo puede calentar el aire circundante a unos 20.000 grados centígrados, una temperatura tres veces superior a la temperatura de la superficie del sol que está cerca de los 6.000 grados centígrados.

Teniendo este punto presente, analicemos las dos claves principales.

Tiempo de exposición

La duración o el tiempo que el rayo sostiene su energía es del orden de 1.000 µs (microsegundos) mientras que en las sobretensiones es de 20 µs.

Cantidad de energía

Para apreciar bien la diferencia entre la energía de un rayo y la energía de las sobretensiones transitorias podemos hablar que un rayo descarga unos diez mil millones de julios de energía (1 x 10 J) y una sobretensión sería unos cuatrocientos mil julios (4 x 10 J), es decir, unas 25 veces menos de energía.

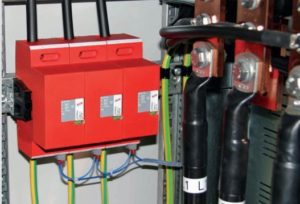

DPS contra rayos

El dispositivo de protección contra rayos está diseñado para derivar de forma segura la energía del rayo, teniendo en cuenta los pará- metros de energía y

dps contra rayos electropol

 corriente de rayo.

La corriente de rayo se conoce como corriente de impulso Iimp y se especifica en kA de onda 10/350 μs (microsegundos).

Además las tomas de conexión están diseñadas para conectar cables gruesos de unos 50 mm de sección, capaces de derivar corrientes superiores a 250 amperios.

¿Cuándo instalar DPS contra rayos?

Instalar DPS contra rayos es obligatorio o mandatorio por razones de seguridad, si… El edificio tiene instalación interceptadora de rayo Existe riesgo de impacto

directo de rayo.

Ver RETIE (Reglamento Técnico para Instalaciones Eléctricas) Artículo 16.1, 28.3.2. z. IEC 62305-4
